限位閥的安裝
                    限位閥的安裝

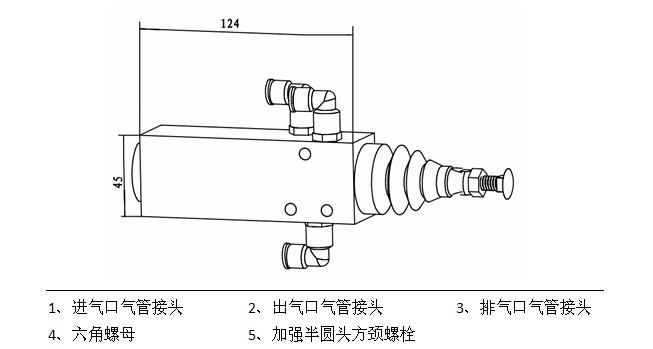

管路連接:

6mm的氣管直接插入氣管接頭,并用扎帶扣緊;

限位閥的氣口1必須接到氣控閥的“舉升”氣口22;

限位閥的氣口2必須接到液壓閥的“舉升”氣口;

限位閥的氣口3與消音器相連,且消音器必須固定牢靠,朝下放置,以免雨水流入管內;

確保所有管路不漏氣、不憋氣,尼龍管沒有折疊、壓扁或阻塞現象,靠近接頭根部處保持自由姿態防止漏氣;

檢查尼龍管路無燙傷、劃傷。

安裝步驟:

確保箱體在下降過程中不會損壞限位閥;

緩慢的將廂體完全舉升到極限位置,支撐好廂體使其不得下降;

完全旋入限位閥調節螺栓;

根據限位閥上的安裝孔距離,在油缸支撐梁上鉆三個φ7mm孔,或焊上安裝支架(用戶自備),使用M6螺栓套件
(8.8級,安裝力矩9Nm)安裝限位閥,使X值為100260之間,同時:在油缸外罩缸筒相關位置配焊限位閥檔
板:
設Y值使得支架的作用面距離調節螺栓頭約為40mm。設置角使得支架的作用面垂直于限位閥軸心線。
作用支架不得與任何零件有運動干涉。

如下圖:


安裝方式:

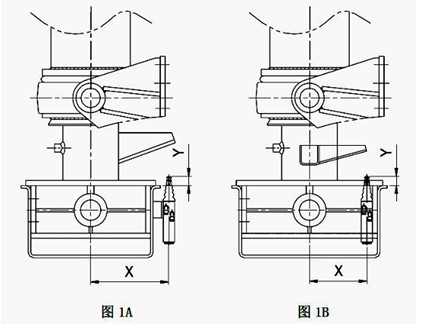

限位閥常用的兩種安裝方式如下:

裝于油缸支撐梁的正后側(后置式),見圖 1A

裝于油缸支撐梁的內側方(側置式),見圖 1B.

限位閥的調節:

松開調節螺栓上的鎖緊螺母,全螺紋旋進調節螺栓。

在較低的發動機轉速下將廂體緩慢舉升至最大行程。

將限位裝置調整到剛剛啟動的位置,然后將油缸降低150mm并用廂體支桿將其支撐,逆時針方向轉動調節螺栓約2.5
轉,直到其接觸作用對象。

以發動機最高轉速舉升廂體,檢查油缸是否達到行程末端。如果達到末端,再將調節螺釘逆時針方向旋進一轉。

重復上一步驟直到油缸不會達到行程末端。

用鎖緊螺母鎖緊調節螺栓。

注意:當油缸升至頂點壓力增大時,請立即停止舉升操作。
